Vistas:0 Autor:Rubí Hora de publicación: 2025-12-08 Origen:Sitio
Una soldadora por fusión a tope completa incluye un bastidor principal, una cortadora, un calentador y una unidad hidráulica. Para soldaduras de gran diámetro se utilizan elevadores de grúa opcionales. Este artículo presenta la configuración completa utilizando el FX630 como ejemplo.
En la construcción de tuberías de HDPE, una máquina de soldadura por fusión a tope completa consta de varios componentes centrales. Cada pieza trabaja en conjunto para completar el ciclo completo de soldadura, desde la alineación de la tubería, el revestimiento, el calentamiento hasta la fusión final.

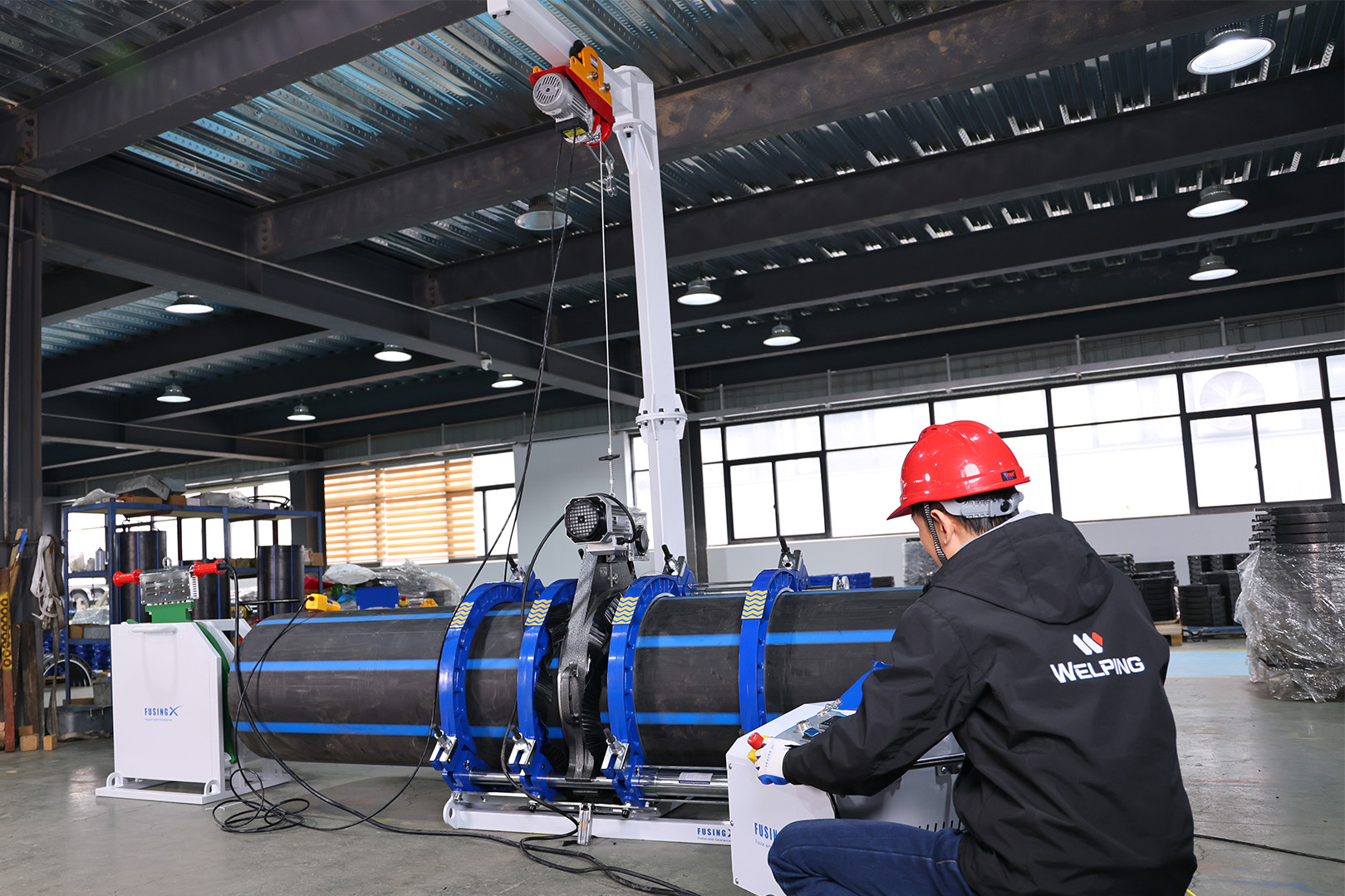

La semana pasada, durante nuestra prueba de soldadura de la FX630 en fábrica, capturamos una fotografía que muestra claramente la configuración completa. Basado en esta escena, aquí hay una descripción general de lo que incluye una máquina de soldar completa.
El marco principal sujeta las tuberías y aplica presión de soldadura axial.
·Por lo general incluye:
· Tres o cuatro abrazaderas (según modelo)
· Varillas guía y estructura deslizante.
· Puntos de conexión hidráulica
La alineación, la aplicación de presión, el enfriamiento y la formación de juntas ocurren en el marco principal, lo que lo convierte en la parte más crítica del sistema.
La cortadora es uno de los componentes esenciales de una soldadora por fusión a tope, responsable de:
· Refrentado y recorte de extremos de tuberías
· Eliminación de oxidación superficial
· Asegurarse de que ambos extremos sean planos, lisos y alineados en la misma línea central
La cortadora de la serie FX utiliza una transmisión de engranajes completos para un corte estable y una vida útil prolongada de la herramienta.
El calentador prepara los extremos de las tuberías para soldar aplicando calor controlado y uniforme. Las características incluyen:
· Superficie de calentamiento uniforme
· Control preciso de la temperatura
· Recubrimiento antiadherente de PTFE
· Asas seguras y aisladas
El calentamiento estable es crucial para lograr una unión por fusión fuerte.
La unidad hidráulica proporciona:
· Fuerza de sujeción y empuje
· Presión de soldadura ajustable
· Visualización de temperatura y funciones de temporizador.
La serie FX adopta un diseño cerrado para proteger los componentes internos del polvo y la humedad, lo que la hace adecuada para entornos de construcción reales.
✔ Cuerpo de la máquina (bastidor principal)
✔ Refrentadora
✔ Calentador
✔ Unidad de potencia hidráulica
Juntos, forman un sistema completo capaz de realizar operaciones completas de fusión a tope.

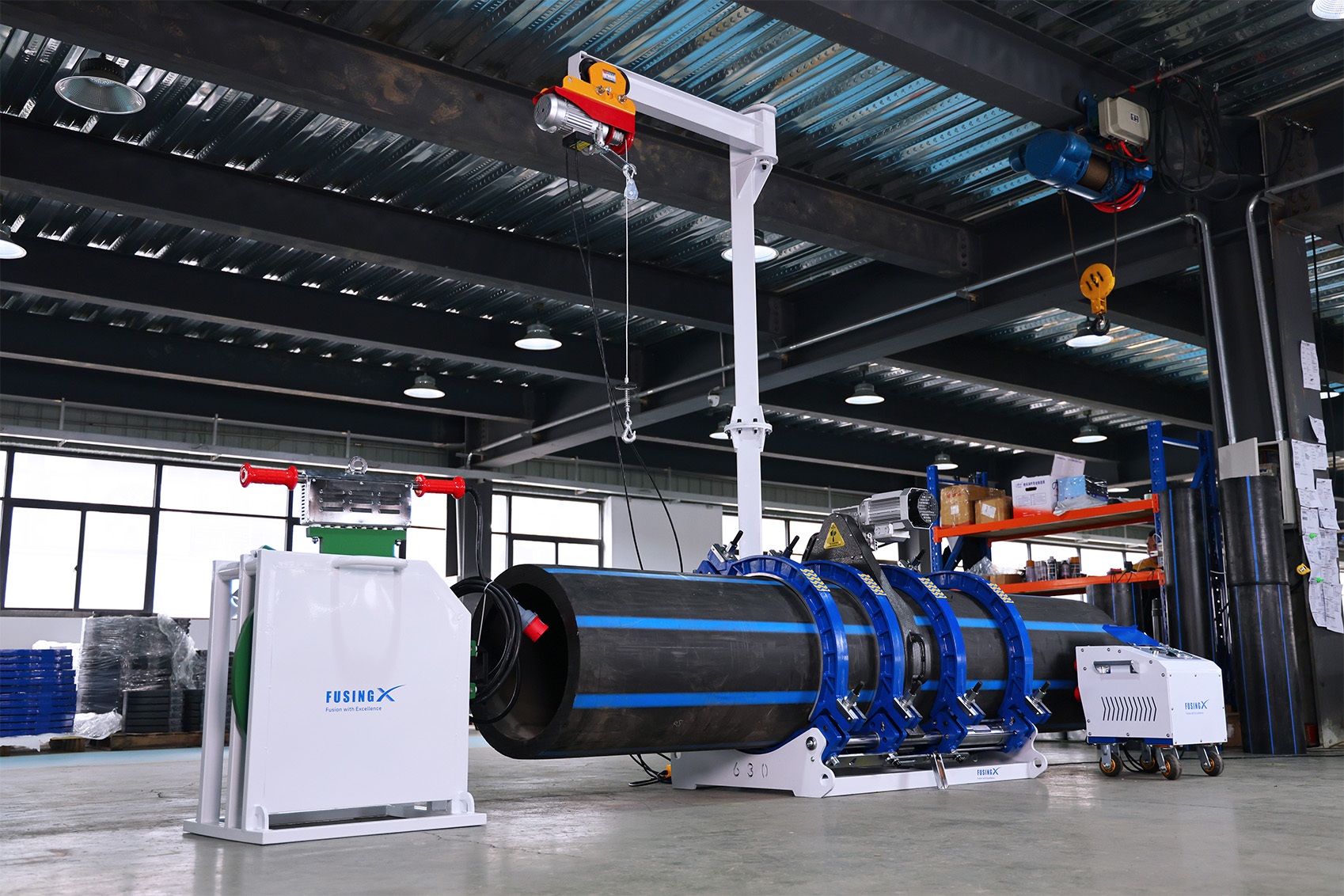

En la configuración FX630 que se muestra en la foto, se utiliza una grúa de elevación adicional.
La grúa ayuda:
· Levante la cortadora y el calentador.
· Reducir el esfuerzo del operador
· Mejorar la seguridad y eficiencia en trabajos de gran diámetro
Para FX160, FX250, FX315, los operadores pueden levantar los componentes manualmente.
A partir de 500 mm, la cortadora y el calentador se vuelven significativamente más pesados, lo que hace que la asistencia de elevación sea práctica.
Algunos contratistas ya cuentan con equipos de elevación, por lo que ofrecerlos como opción brinda flexibilidad a los clientes.
Por ello, la grúa se ofrece como accesorio opcional , elegido en función de las necesidades del trabajo.
Configuración estándar:
1.Cuerpo de la máquina (bastidor principal)
2.Enfrentador
3.Calentador
4.Unidad de energía hidráulica
Accesorio opcional:
5. Elevador de grúa
Para obtener más información sobre las máquinas de soldar Welping, no dude en visitar nuestro sitio web: welpingtool.com
