En la soldadura por fusión a tope de tuberías de PE de gran diámetro, mantener la estabilidad de las tuberías es esencial.
A medida que aumentan el tamaño y el peso de la tubería, incluso un movimiento mínimo durante la alineación, el empuje o el mantenimiento de la presión puede afectar el proceso de soldadura, especialmente en condiciones reales del lugar de trabajo.
Para solucionar este problema, las máquinas de fusión a tope de la serie FX de gran diámetro están equipadas con un sistema de almohadilla antideslizante.
El objetivo es simple: mejorar la estabilidad de las tuberías durante las operaciones de soldadura.
La función principal de las almohadillas antideslizantes es mejorar la fricción entre los bloques de abrazadera y la superficie de la tubería.
Al aumentar el área de contacto efectiva, el sistema reduce la probabilidad de movimiento de la tubería tanto durante la etapa de alineación como durante la fase de mantenimiento de presión.
Esta característica apoya el proceso de soldadura desde un punto de vista estructural.
No altera los procedimientos de soldadura, pero ayuda a mantener la estabilidad de la tubería durante las operaciones estándar.
En entornos prácticos de construcción, las tuberías no siempre son perfectamente redondas o dimensionalmente consistentes.
Pequeñas ovalidades o ligeras desviaciones son comunes en el campo.
Las almohadillas antideslizantes de la serie FX incorporan un diseño ajustable.
Dentro de un rango de tolerancia aceptable, las almohadillas se pueden ajustar para que se ajusten mejor a la superficie exterior de la tubería.
Esto mejora la adaptabilidad cuando se trabaja con ciertas tuberías no estándar y reduce la sensibilidad a las condiciones de instalación del mundo real.

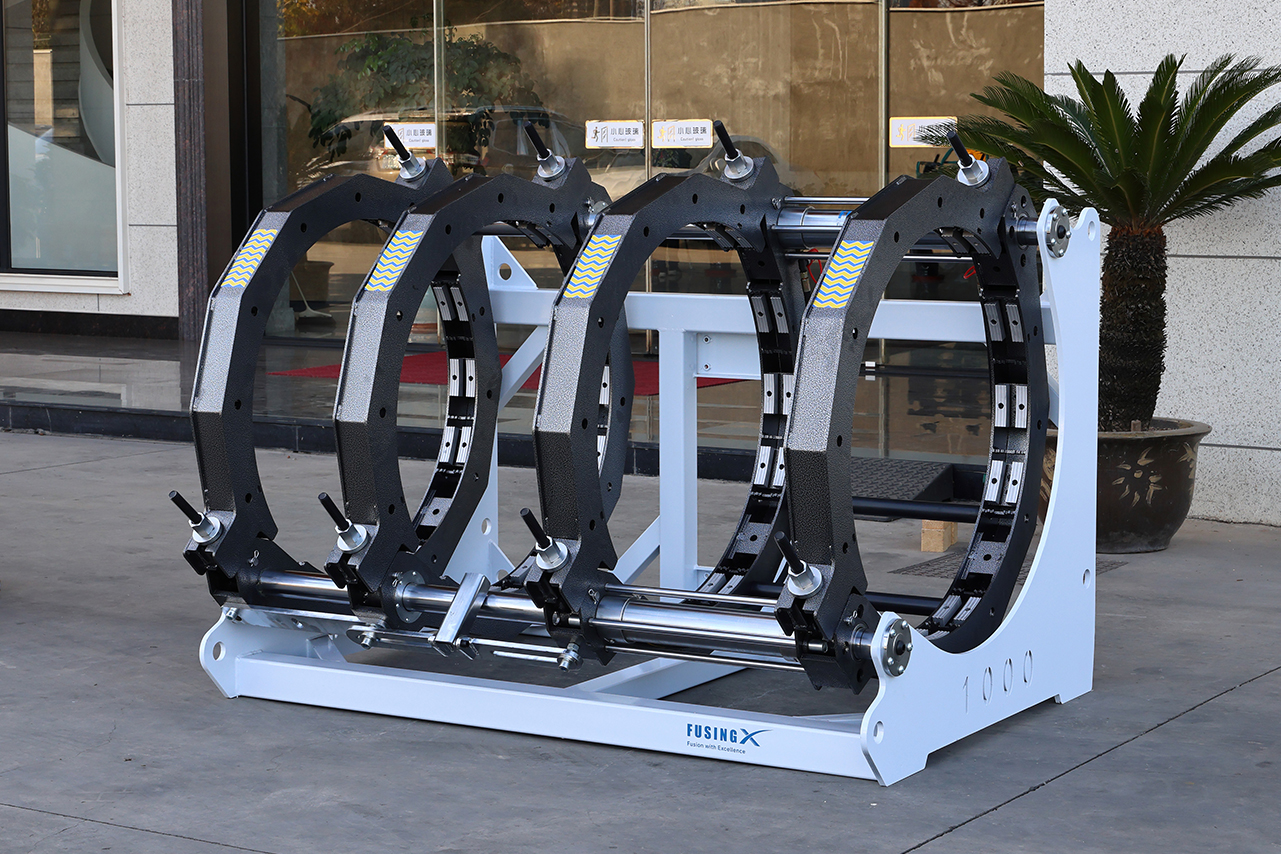

Tomando como ejemplo la FX1000, cada máquina está equipada con 96 almohadillas antideslizantes.
La intención no es aumentar la complejidad estructural, sino lograr una distribución de fuerza más equilibrada durante la sujeción.
Con múltiples puntos de contacto alrededor de la circunferencia de la tubería, la presión de sujeción se distribuye de manera más uniforme.
Esto ayuda a minimizar el deslizamiento localizado o la carga desigual, factores que se vuelven cada vez más importantes con diámetros de tubería más grandes.
El sistema de almohadillas antideslizantes se aplica actualmente a los modelos de gran diámetro de la serie FX.

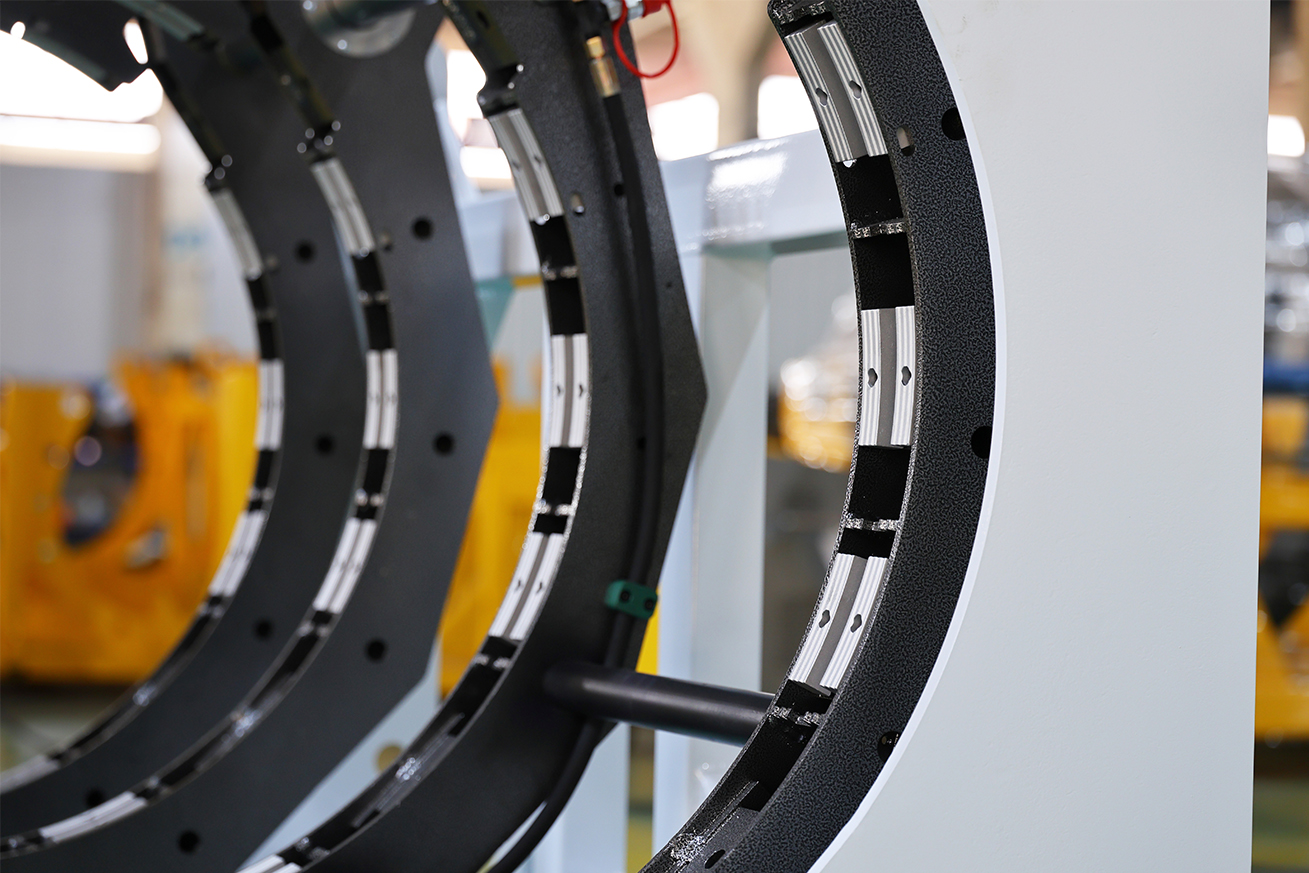

Las imágenes a las que se hace referencia aquí muestran la configuración real en una máquina FX1000, donde las almohadillas se colocan muy juntas para crear una superficie de sujeción casi continua.
Esta configuración está diseñada específicamente para aplicaciones de soldadura de gran tamaño y no se utiliza en todos los tamaños de máquinas.
El sistema de almohadilla antideslizante es una solución estructural original desarrollada para la serie FUSINGX FX y actualmente se utiliza en máquinas de fusión a tope de gran diámetro.
En lugar de servir como una característica adicional para fines de marketing, refleja una respuesta práctica a las condiciones de campo donde la estabilidad de la tubería se vuelve cada vez más crítica a medida que aumentan las dimensiones de la tubería.
