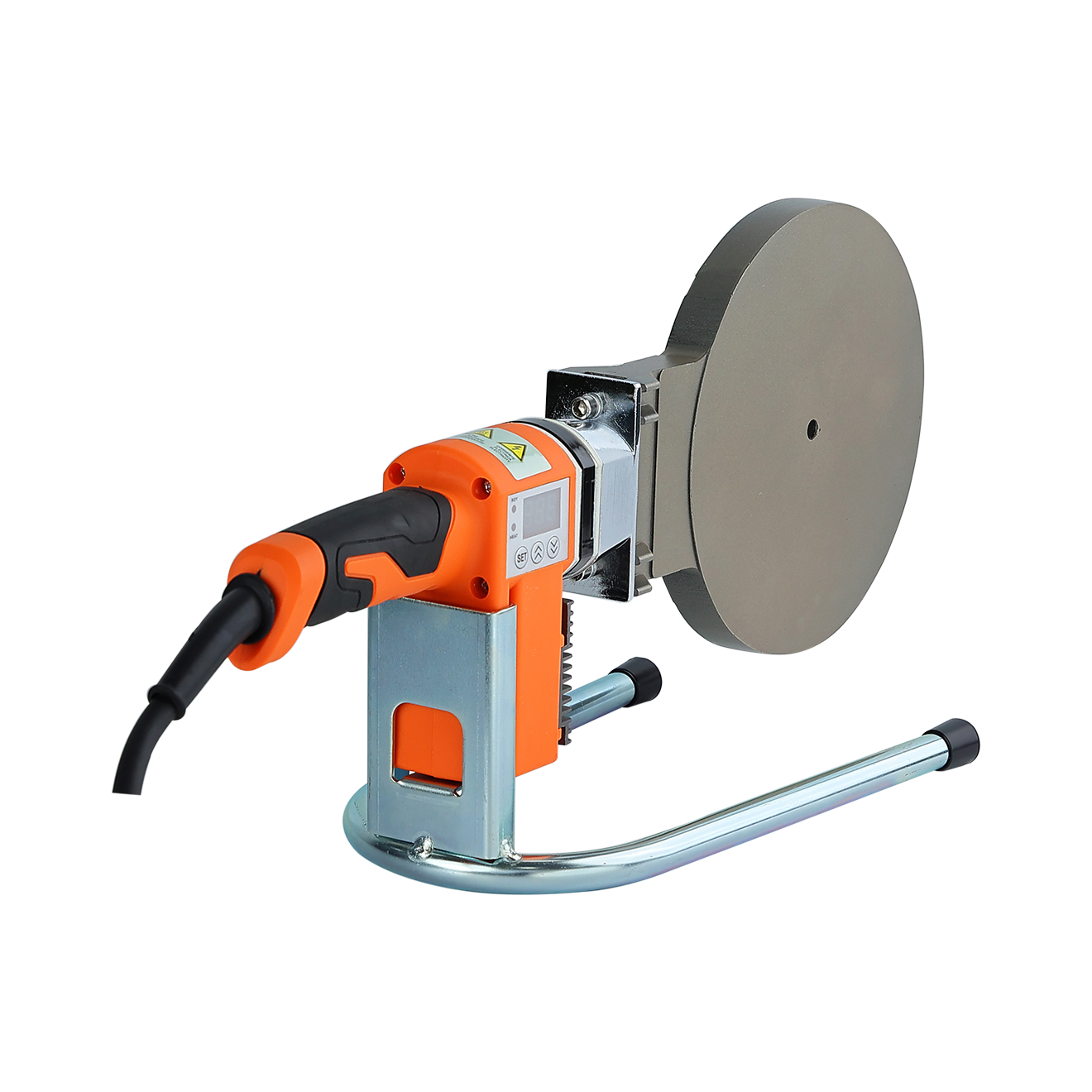

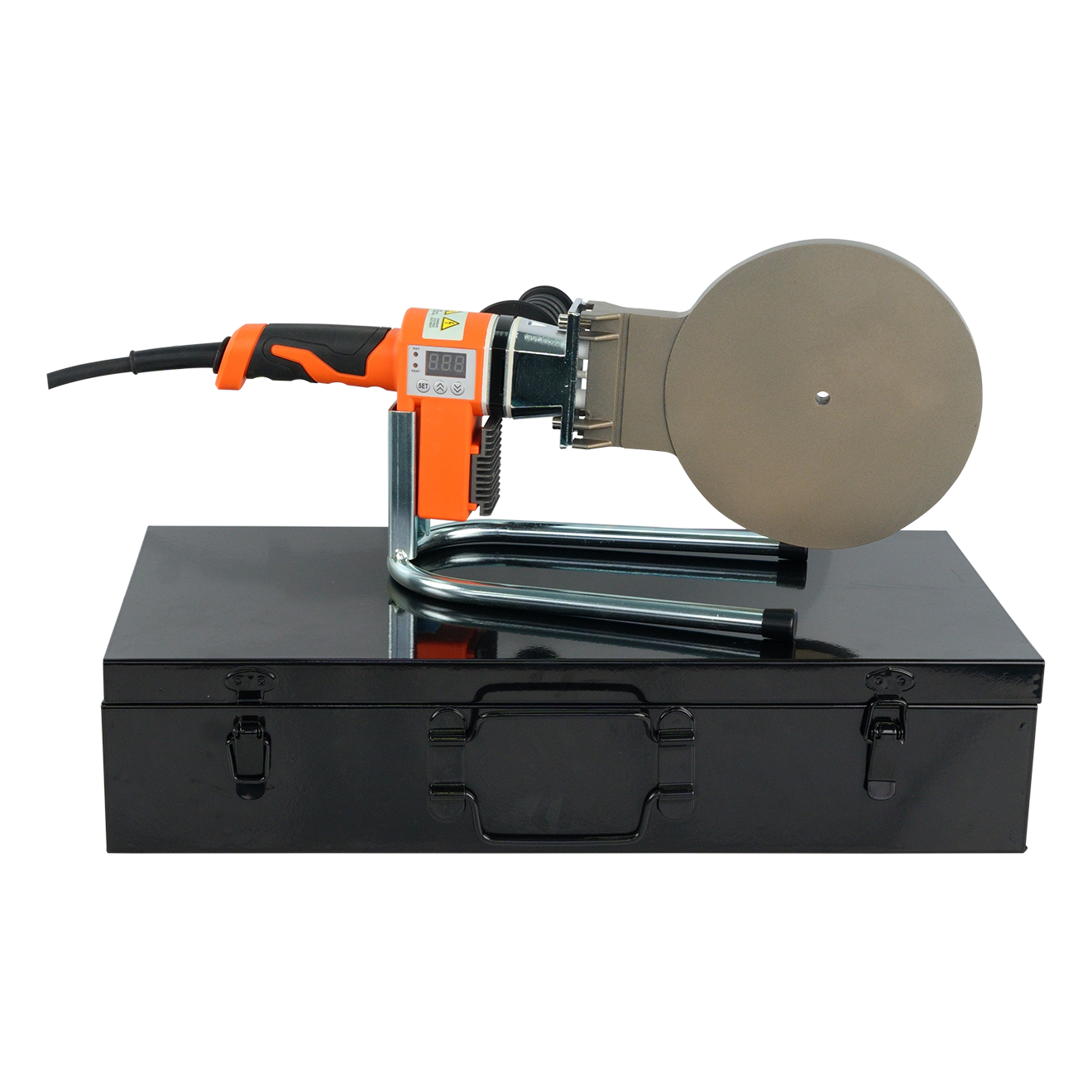

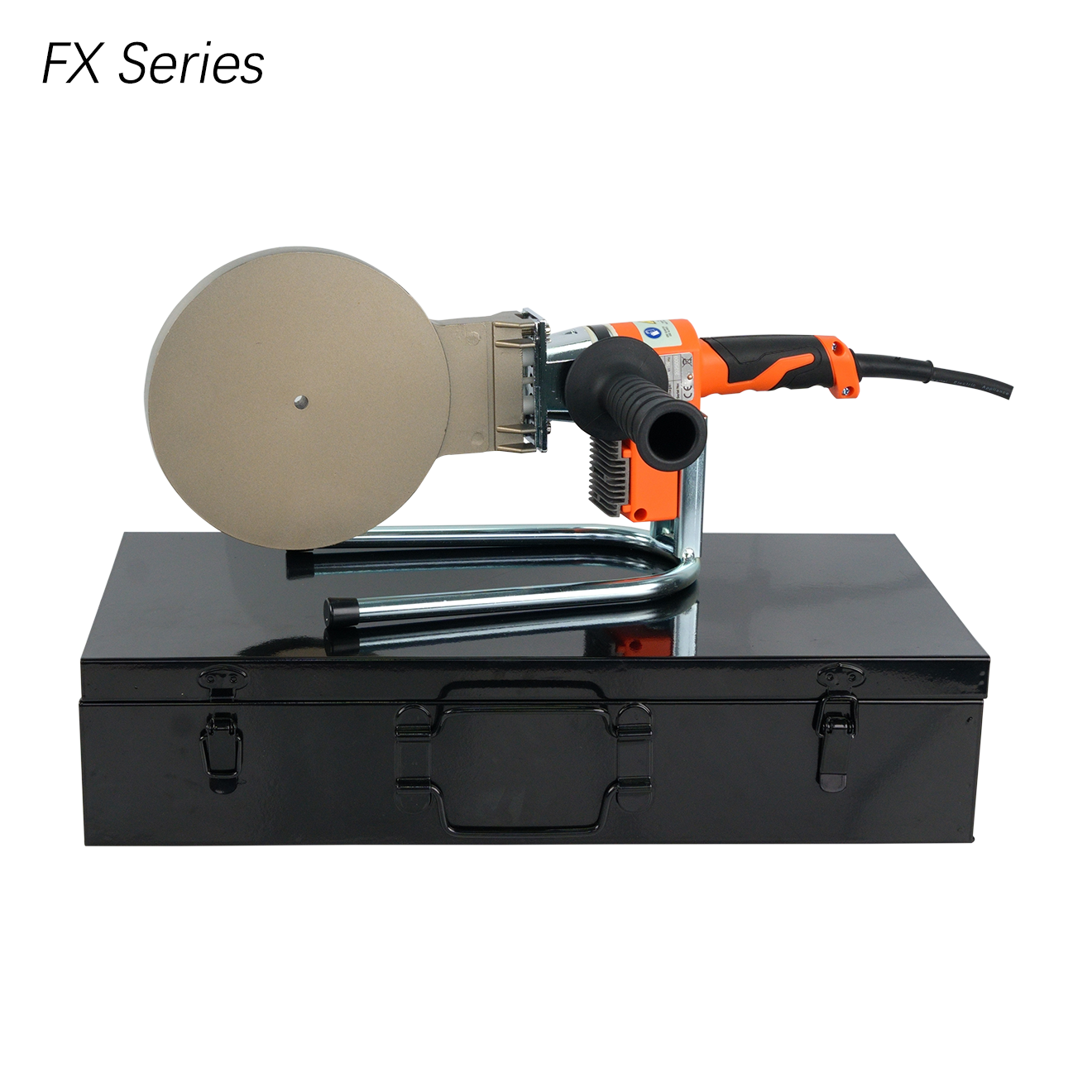

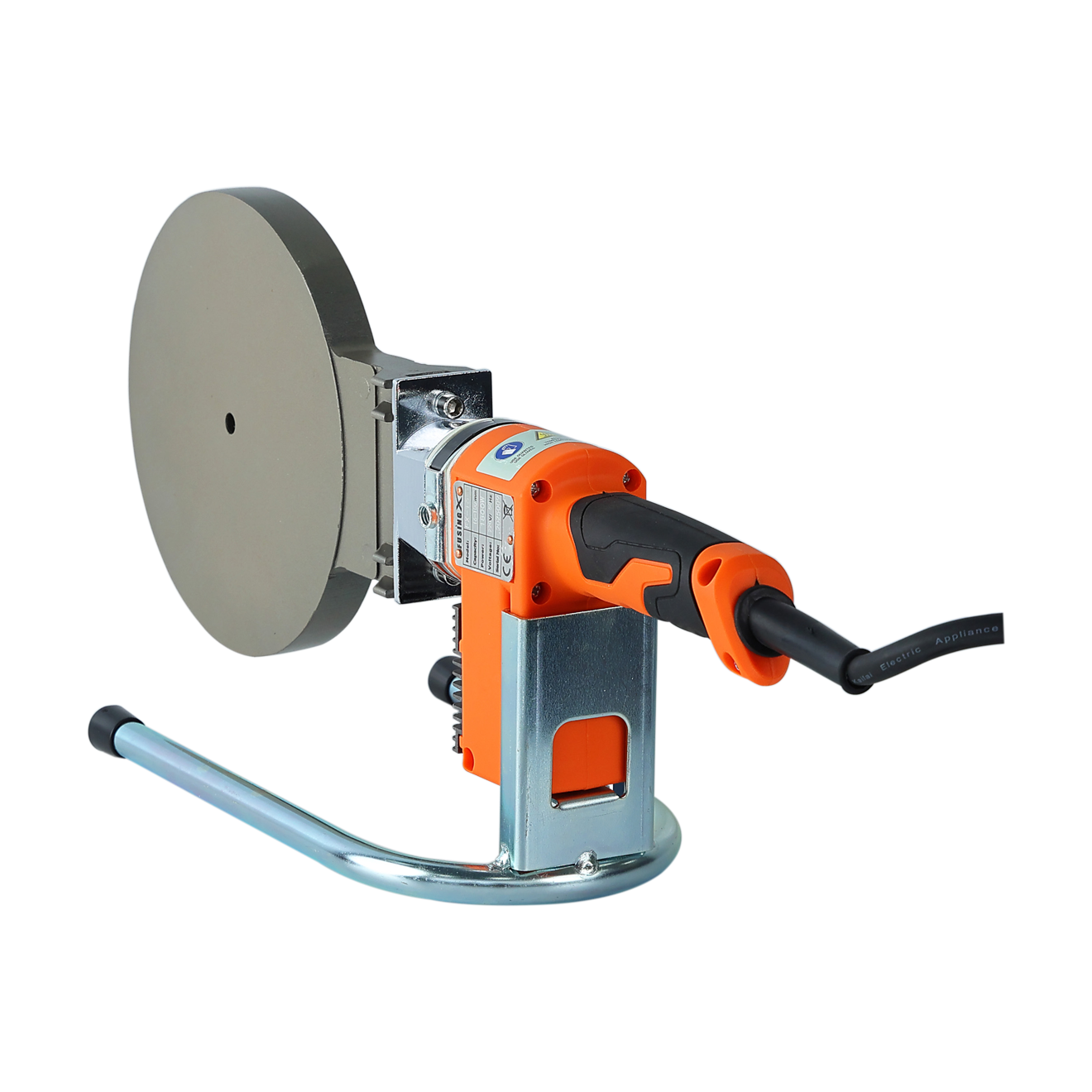

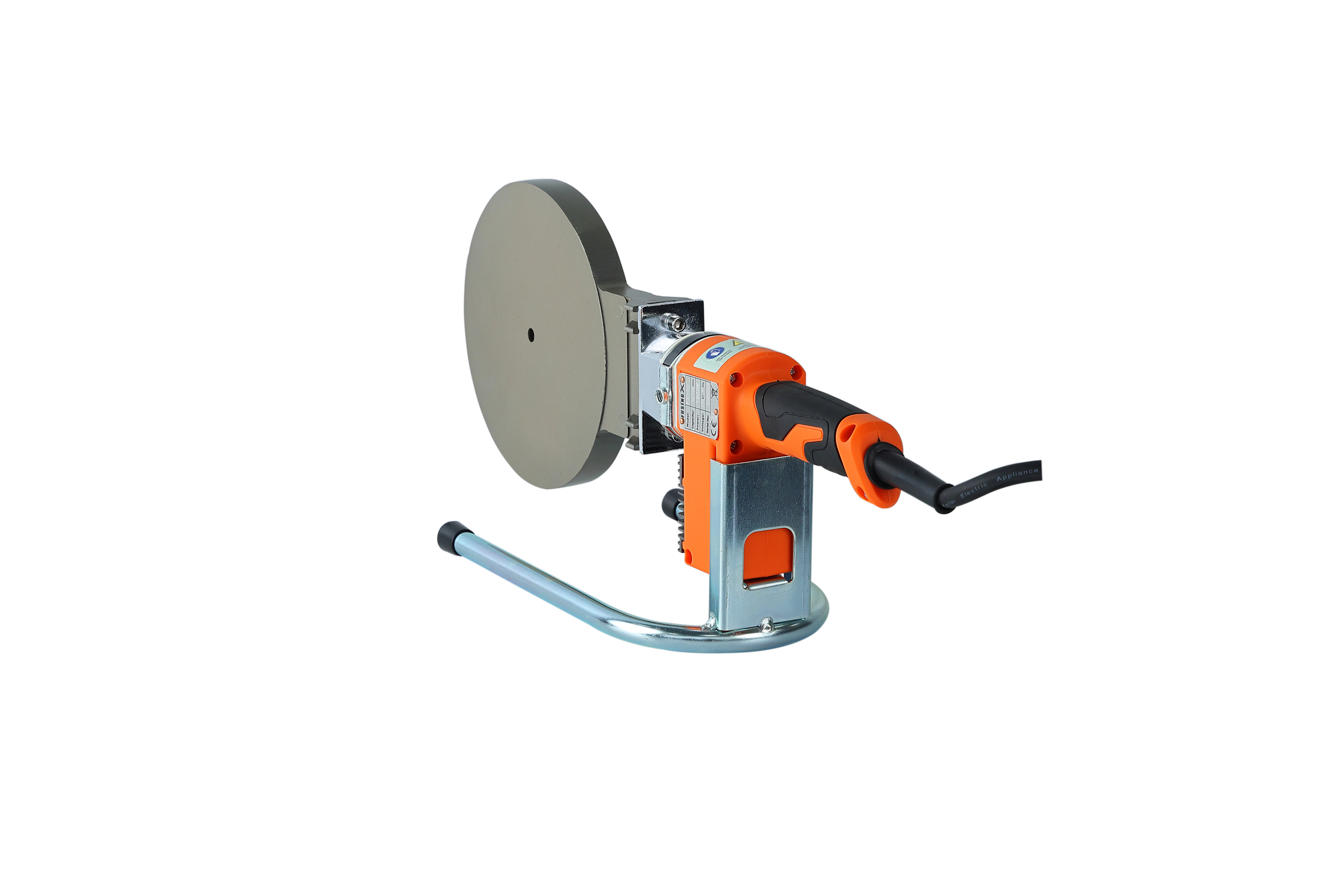

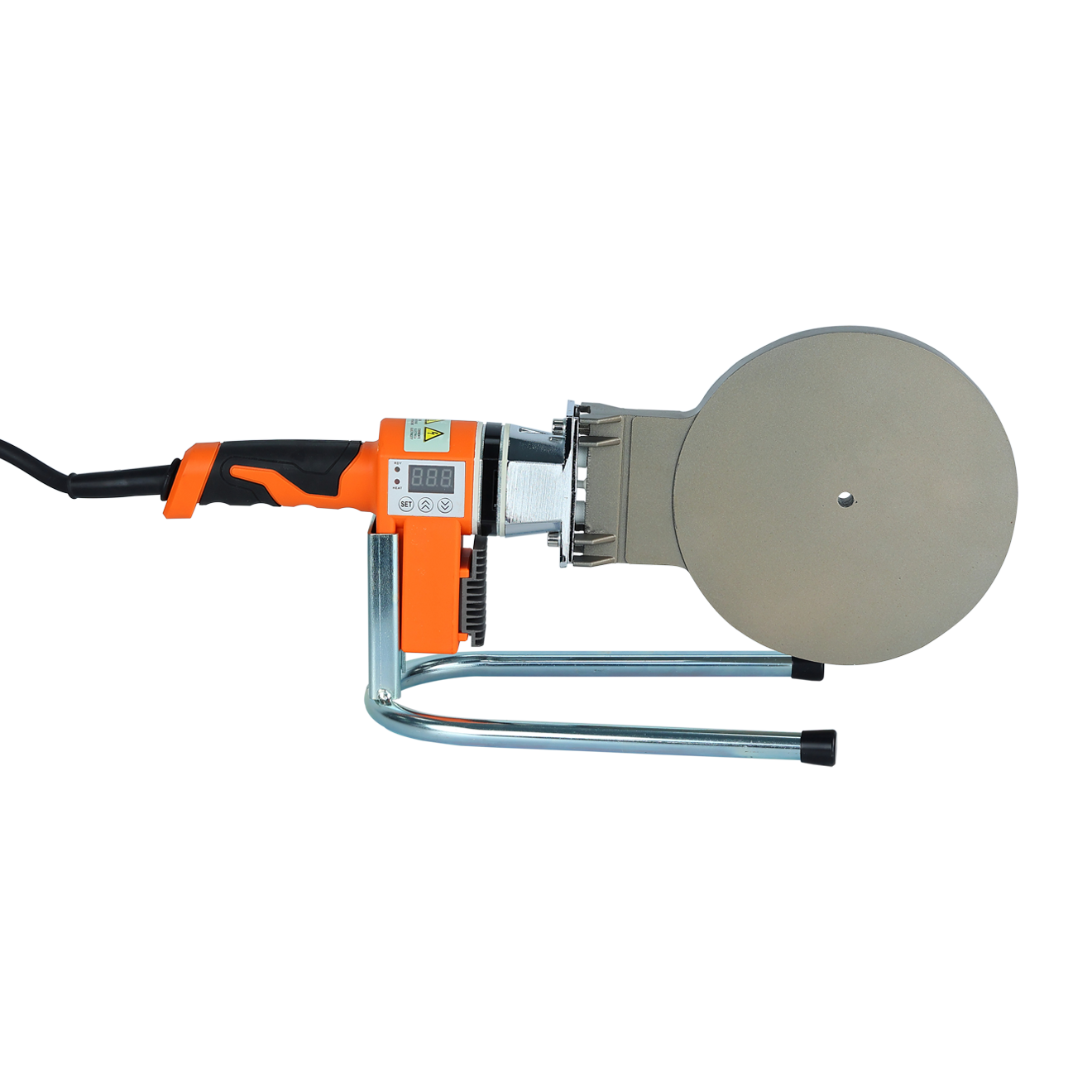

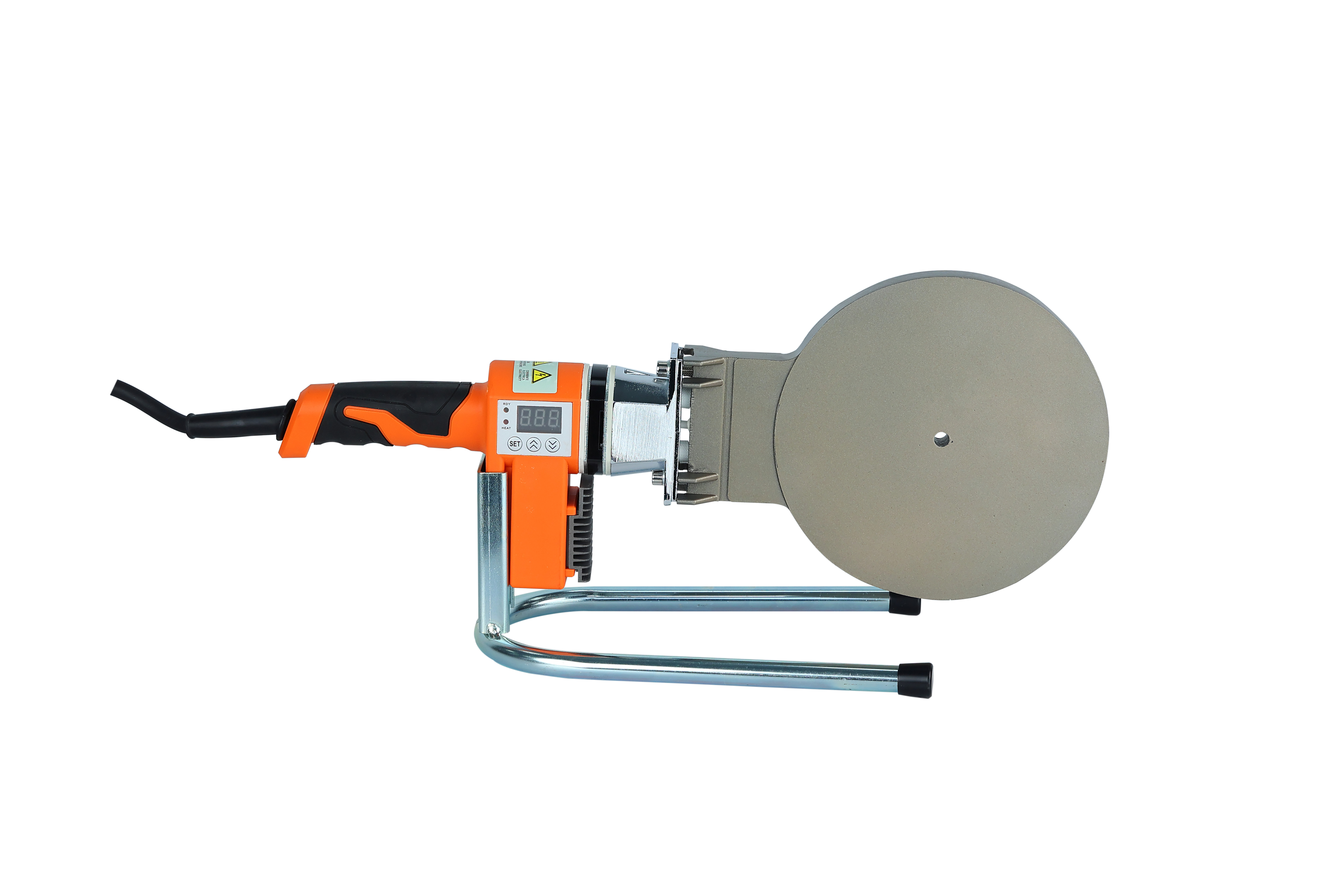

FX160D
WELPING
| Plazo de entrega: | Por favor, seleccione |
|---|---|
| Certificado: | Por favor, seleccione |
| Color: | Por favor, seleccione |
| Cantidad: | |
| INTRODUCCIÓN |
DETALLES ※ Rango de trabajo: para tuberías de PE,PP,PB,PVDF de 20-160 mm ※ Zapatas de soldadura de clase industrial y placa calefactora con materiales más gruesos que garantizan una temperatura de soldadura estable. ※ Los paneles de doble aislamiento evitan eficientemente la disipación de calor. ※ El mango de goma de ingeniería, el soporte galvanizado y el soporte de sujeción lo hacen más fácil en situaciones difíciles. ※ El disipador de calor de aluminio de calidad permite que la máquina funcione durante mucho tiempo. | Accesorios estándar | |||

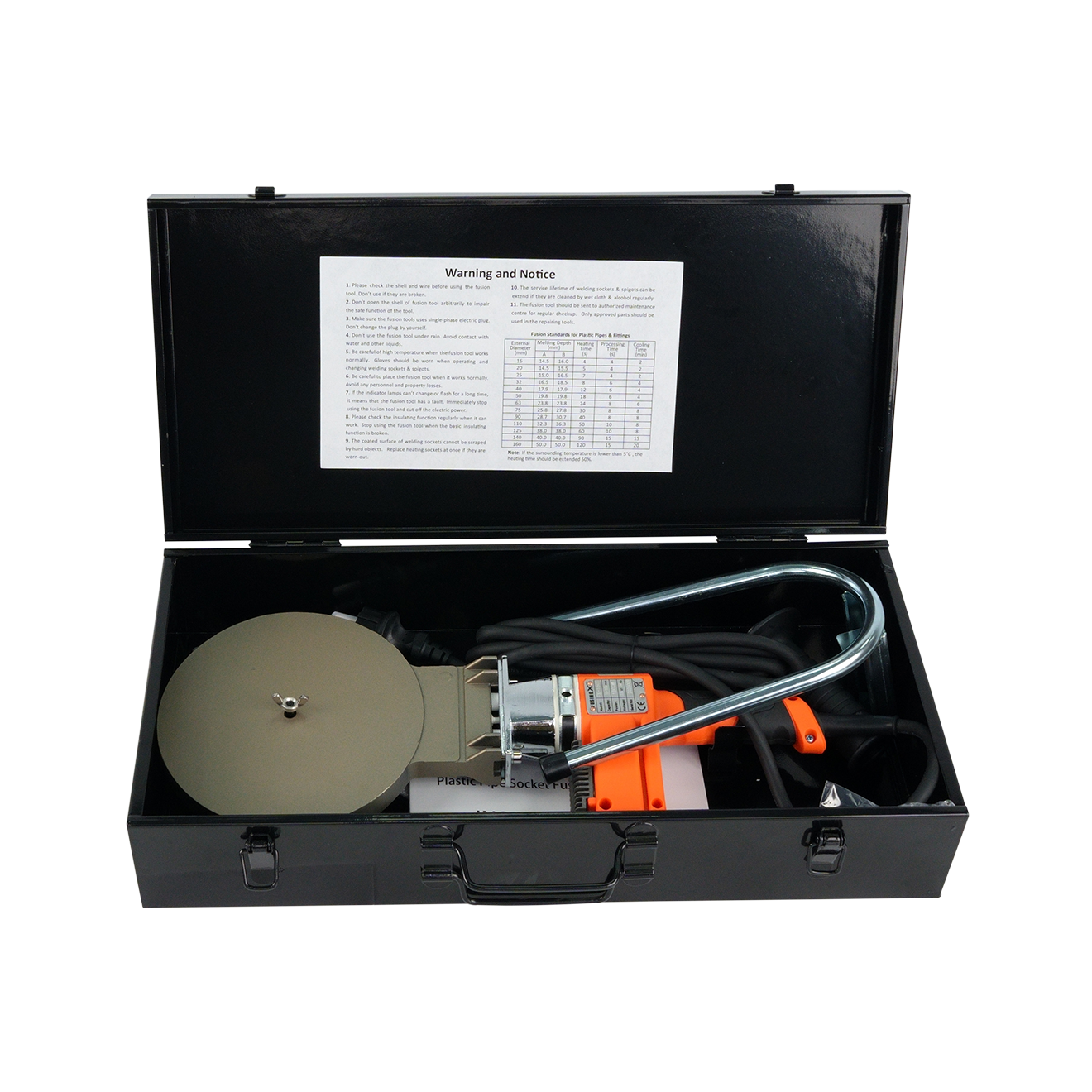

| Marco principal | 1 set | |||
| Troqueles de soldadura (20-160 mm) | 1 set | |||
| Soporte de soporte | 1 set | |||
| Llave inglesa | 1 set | |||
| Pernos de fijación | 1 set | |||
1. Configuración de temperatura
2. Cortar la tubería
Corte la longitud de tubería requerida con un cortatubos de plástico.
3. Limpieza de la tubería
Limpiar la superficie de fusión de la tubería con alcohol.
4. Medición de la profundidad de la fusión
Marque la profundidad de fusión en la tubería de acuerdo con la profundidad del casquillo del accesorio (o use los orificios de posicionamiento en el manguito calefactor)
5. Calentar la tubería
Inserte el tubo y el accesorio horizontalmente en los casquillos; consulte la siguiente tabla para conocer el tiempo de calentamiento.
6. Conexión y refrigeración
Conecte la tubería calentada y el accesorio con precisión y finalice el ajuste en 5 segundos.
| Tiempo de soldadura recomendado y profundidad de inserción a temperatura ambiente de 20 °C |
| Externo Diámetro (mm) | Profundidad de fusión (mm) | Tiempo de calentamiento (s) | Tiempo de procesamiento (s) | Tiempo de enfriamiento (minutos) | |
| A (lado de montaje) | B (lado de la tubería) | ||||
| 20 | 14.5 | 15.5 | 5 | 4 | 2 |
| 25 | 15.0 | 16.5 | 7 | 4 | 2 |
| 32 | 16.5 | 18.5 | 8 | 6 | 4 |
| 40 | 17.9 | 17.9 | 12 | 6 | 4 |
| 50 | 19.8 | 19.8 | 18 | 6 | 4 |
| 63 | 23.8 | 23.8 | 24 | 8 | 6 |
| 75 | 25.8 | 27.8 | 30 | 8 | 8 |
| 90 | 28.7 | 30.7 | 40 | 8 | 8 |
| 110 | 32.3 | 36.3 | 50 | 10 | 8 |
| 125 | 38.0 | 38.0 | 60 | 10 | 8 |
| 140 | 40.0 | 40.0 | 90 | 15 | 15 |
| 160 | 50.0 | 50.0 | 120 | 15 | 20 |
| PRPAMETRO |
 | Modo | FX160D |
| Materiales adecuados | PE,PP,PB,PVDF | |
| Rango | 20-160 mm | |
| Fuente de alimentación | 110V/220V | |
| Frecuencia | 50HZ/60HZ | |
| Fuente de alimentación | 1800W | |
| Temperatura de trabajo | 220ºC-260ºC | |
| Tolerancia a la temperatura | ≤2ºC | |
| Temperatura de advertencia | valor establecido + 20ºC | |
| Peso neto | 7,2 KG | |
| Unidades/caja de cartón | 2 pcs | |
| NO/Cartón | 14,4 kg/2 unidades. | |
| GW/caja de cartón | 15,4 kg/2 unidades. | |
| Tamaño del cartón | 52*26*13CM |

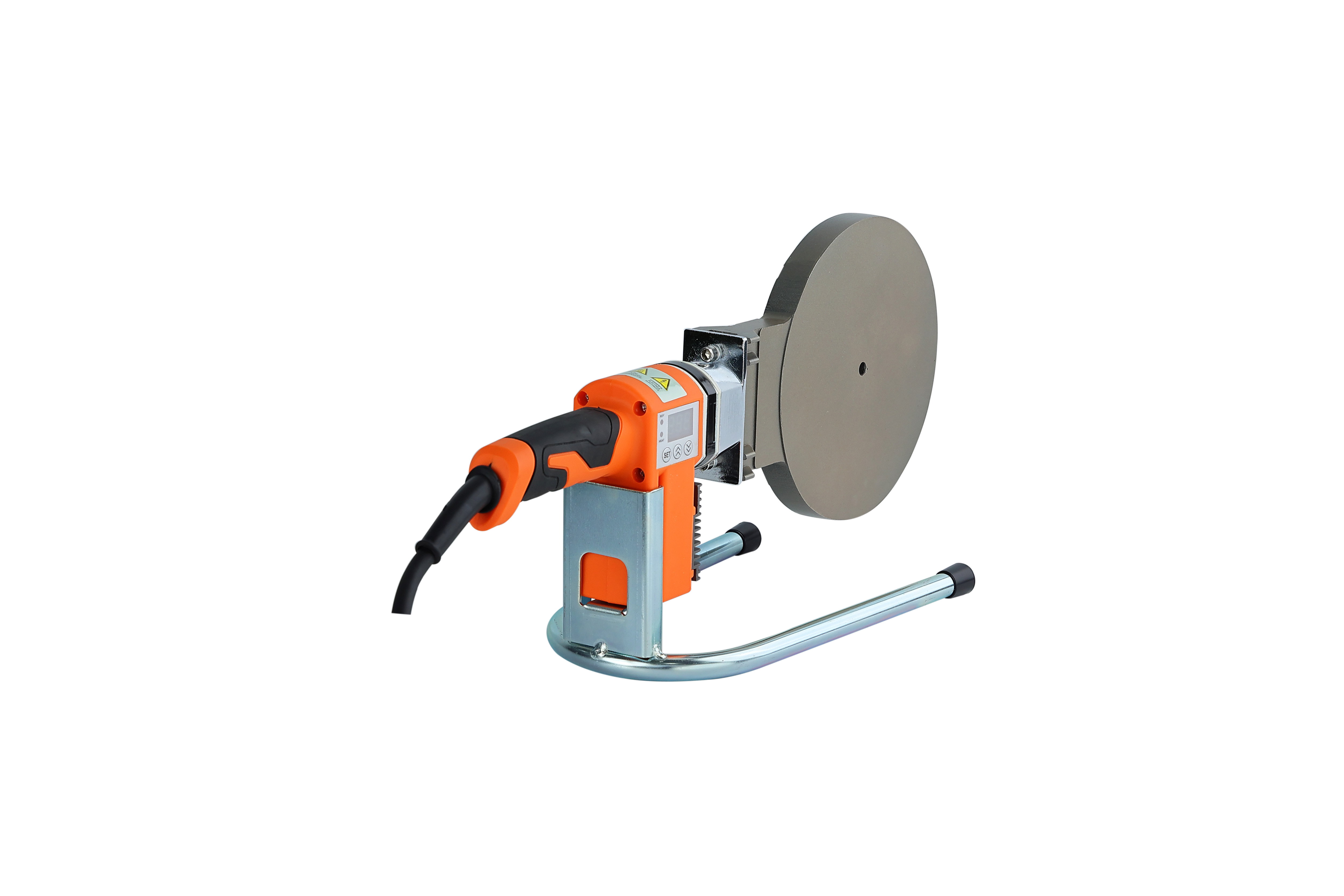

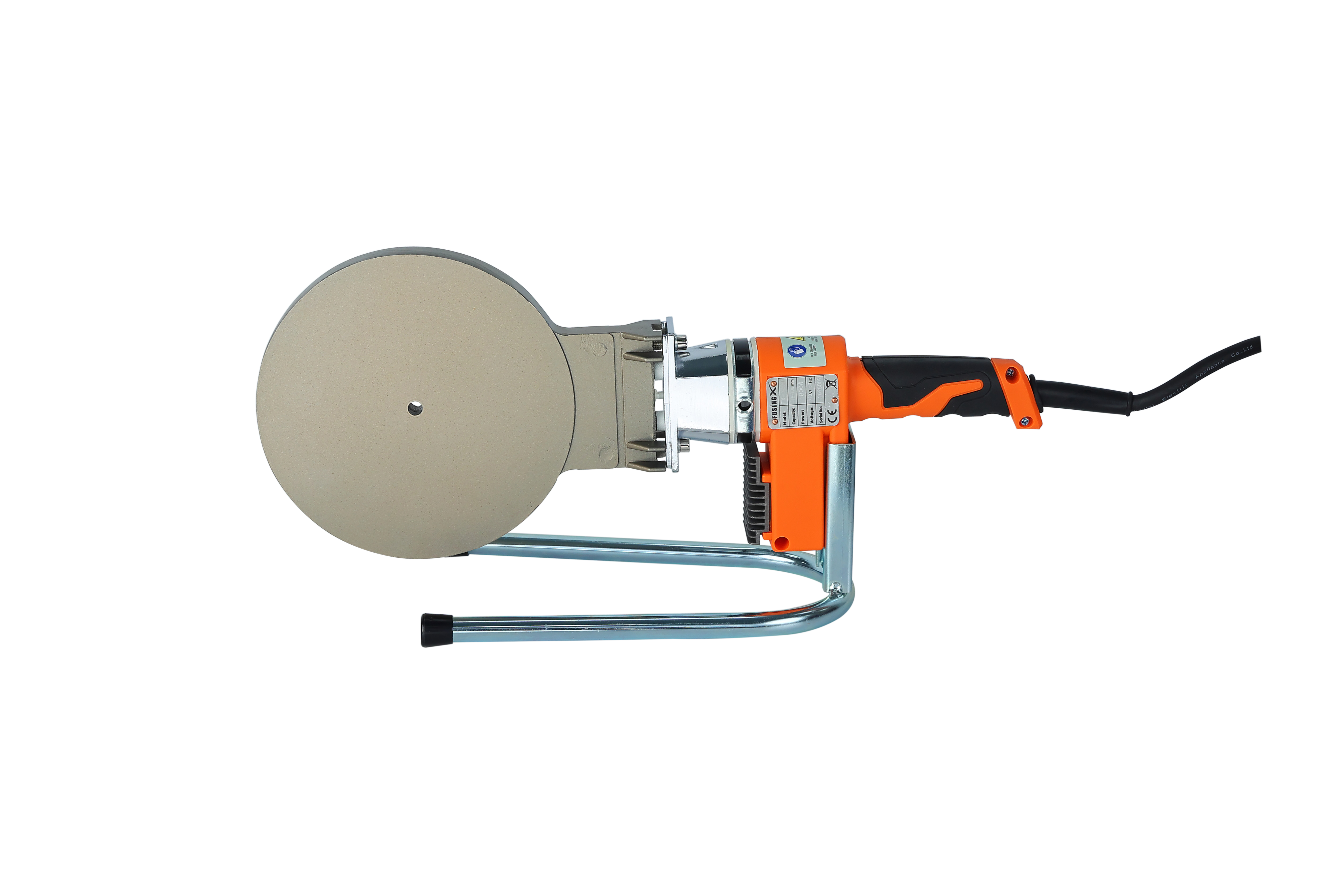

| Mapa de detalles del producto |
| ¿Qué podemos hacer por ti? |
Nuestros servicios
La bienvenida desarrolla, fabrica y vende dispositivos y sistemas para soldar termoplástico y, en esta área, se enfoca conscientemente en los sistemas de tuberías como el campo principal de aplicación. Y hemos estado en este campo durante más de 17 años desde 2005.
