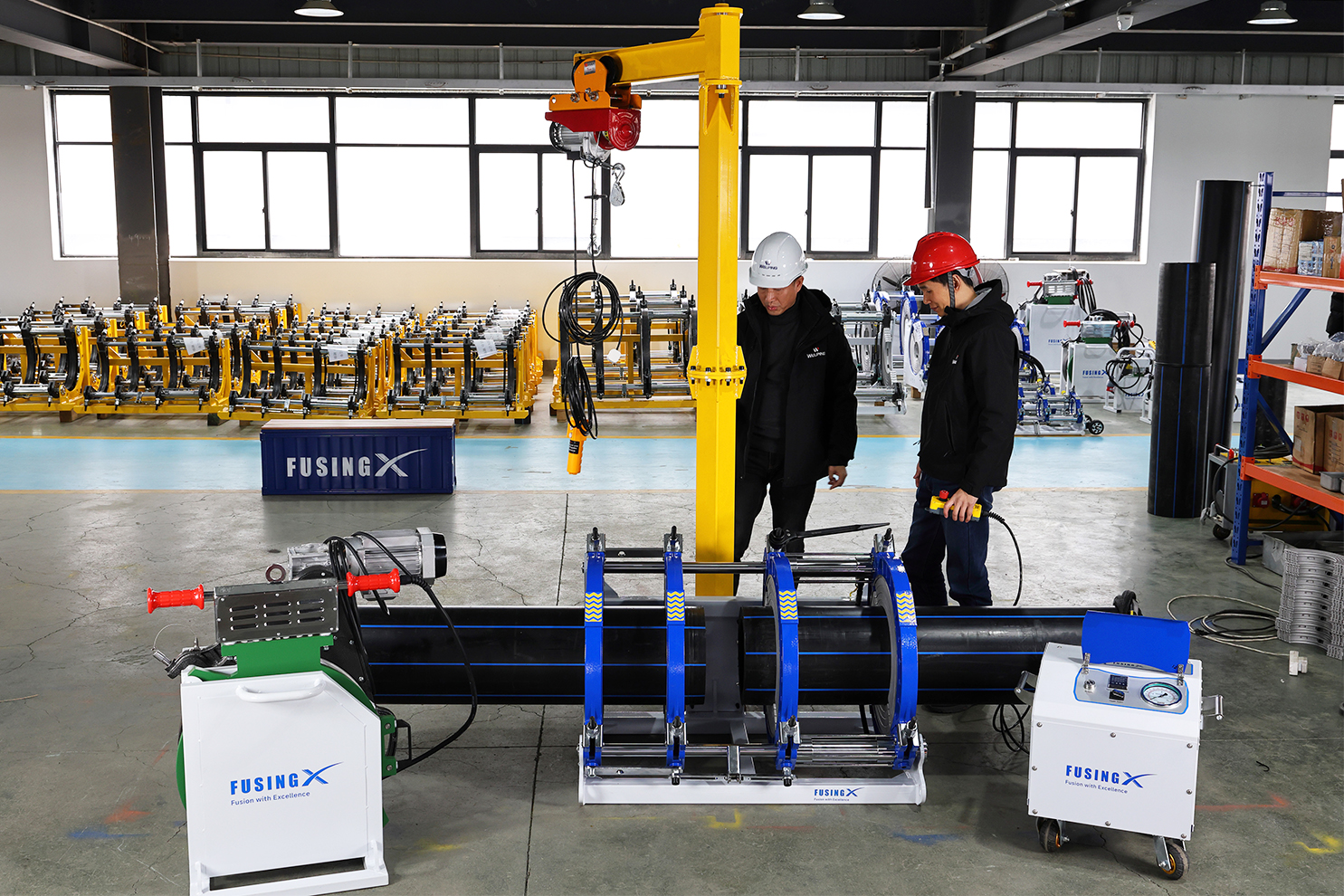

La semana pasada visitamos la fábrica para realizar una prueba operativa completa de la máquina de fusión a tope FX500 , usándola para soldar una sección de tubería de HDPE. La soldadura se realizó según el procedimiento estándar de fusión a tope y la unión terminada mostró un cordón de soldadura limpio y uniforme. El resultado general de la soldadura fue muy satisfactorio.
Durante la prueba, también registramos todo el procedimiento de soldadura para demostrar claramente cómo funciona el FX500 durante una tarea de soldadura real.
Preparación antes de soldar
Antes de iniciar el proceso de soldadura se debe preparar adecuadamente tanto la máquina como las tuberías.

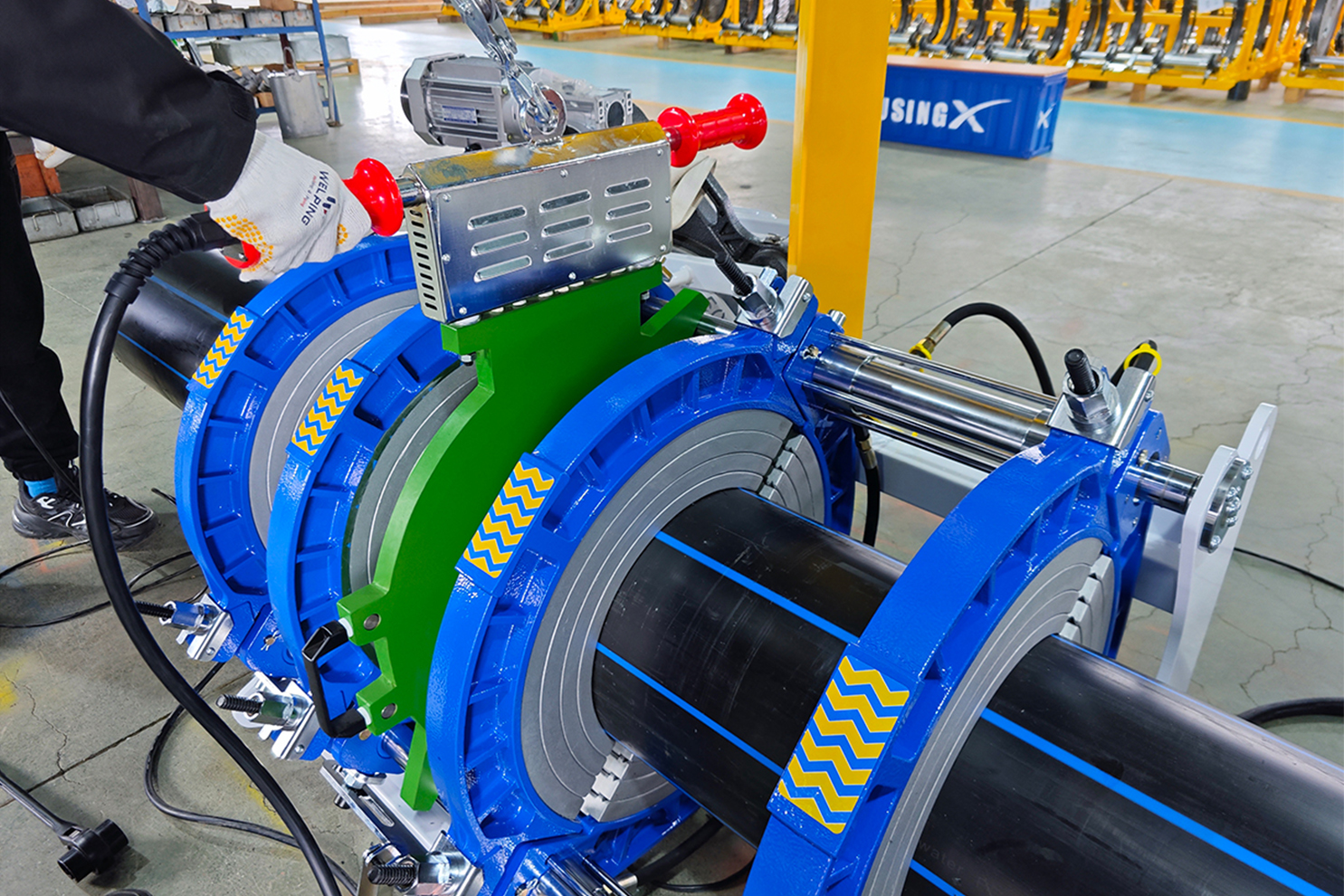

Primero se colocan los tubos de HDPE en el bastidor de la máquina y se fijan con las abrazaderas. La alineación precisa en esta etapa es esencial para garantizar que los extremos de la tubería permanezcan en la misma línea central, proporcionando condiciones estables para las siguientes operaciones de revestimiento y soldadura.
Después de eso, se preparan los principales componentes de soldadura, incluidos el revestimiento y la placa calefactora . Al mismo tiempo, se verifican la unidad hidráulica, la fuente de alimentación y el sistema de control para confirmar que la máquina esté lista para funcionar.
Una vez completados estos preparativos, puede comenzar el procedimiento de soldadura.
Revestimiento de tuberías
El refrentado es un paso esencial en el proceso de soldadura por fusión a tope. La cortadora se instala para mecanizar los extremos de la tubería.
Esta operación elimina la capa superficial oxidada y asegura que ambos extremos de la tubería queden planos y paralelos. Los extremos de las tuberías correctamente enfrentados son cruciales para lograr una soldadura confiable y consistente.
Una vez finalizado el proceso de revestimiento, se inspeccionan cuidadosamente los extremos de las tuberías y se limpian las virutas o residuos restantes de las superficies de las tuberías.
Etapa de calentamiento
Una vez completado el revestimiento, se coloca la placa calefactora entre los dos extremos del tubo.
En esta etapa, la placa calefactora eleva la temperatura de la superficie de la tubería al nivel de soldadura requerido. A medida que el material de la tubería comienza a ablandarse, se forma gradualmente un cordón de fusión uniforme alrededor de ambos extremos de la tubería.
Mantener un calentamiento uniforme en ambas superficies es importante para garantizar una calidad de fusión constante.
Extracción de calentadores y fusión de tuberías
Cuando haya transcurrido el tiempo de calentamiento necesario, se retira rápidamente la placa calefactora y se juntan los dos extremos del tubo.
Luego, el sistema hidráulico impulsa el bastidor de la máquina hacia adelante para aplicar la presión de fusión especificada. Durante esta etapa, una presión estable y una alineación precisa son fundamentales para lograr una soldadura adecuada.
Bajo presión controlada, los extremos ablandados de la tubería se fusionan y forman la unión fusionada.
Proceso de enfriamiento
Después de la fusión, la presión de soldadura se mantiene mientras la unión se enfría naturalmente.
El periodo de enfriamiento debe seguir los parámetros de soldadura recomendados para garantizar que la unión solidifique correctamente y conserve la suficiente resistencia estructural.
Sólo después de completar la etapa de enfriamiento se pueden soltar las abrazaderas y retirar el tubo soldado de la máquina.

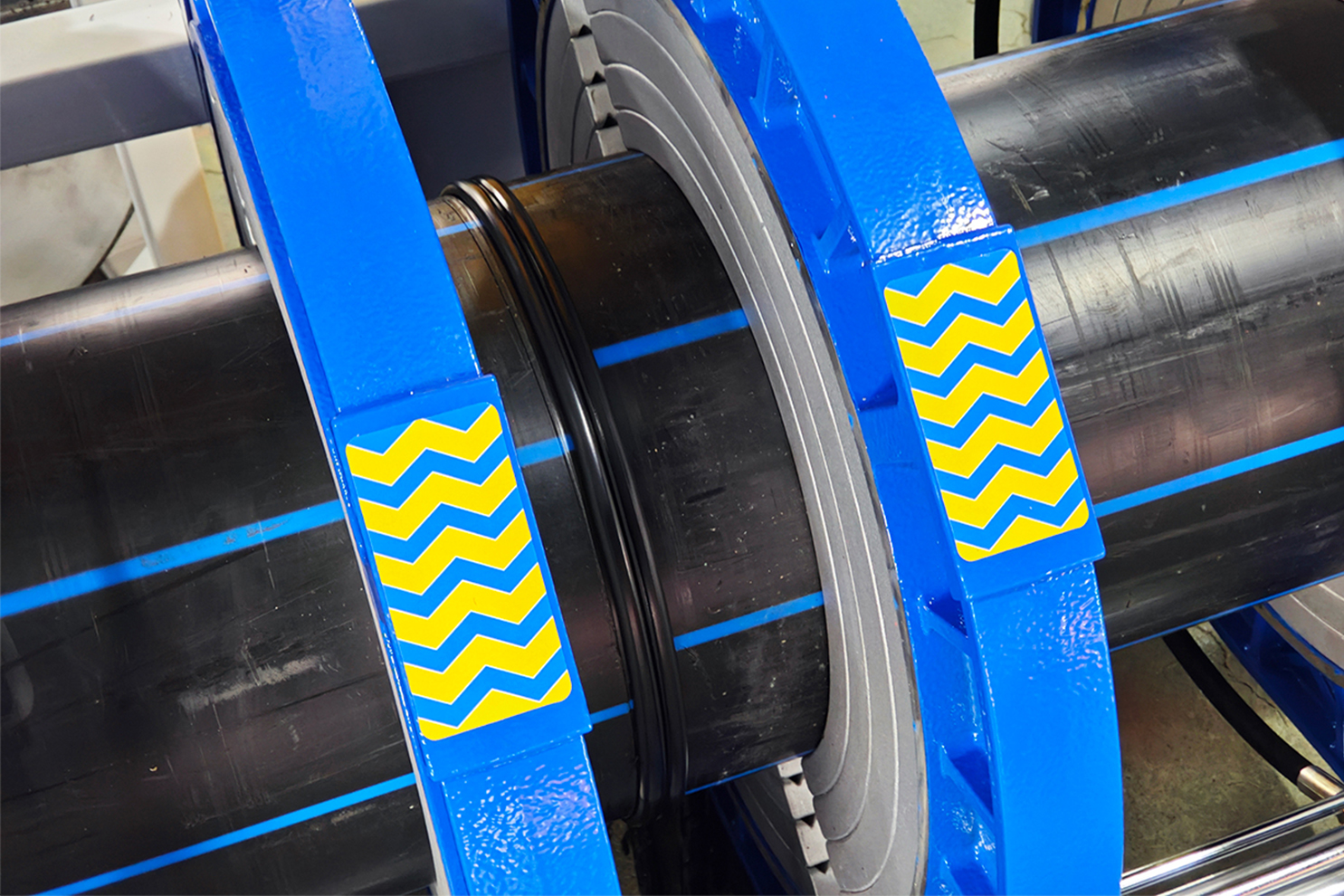

Resultado de soldadura
A lo largo de esta operación, la máquina de fusión a tope FX500 completó todo el proceso de soldadura sin problemas. El cordón de soldadura final fue uniforme y continuo, lo que indica un resultado de soldadura estable y exitoso.
Esta prueba de taller también proporcionó una clara demostración de cómo se desempeña el FX500 durante las operaciones de soldadura por fusión a tope de tuberías de HDPE.
